Guide d’utilisation – Traceur de profil de précision
Ce traceur multifonction est conçu pour les travaux de précision en menuiserie, métallurgie, carrelage et bricolage technique.

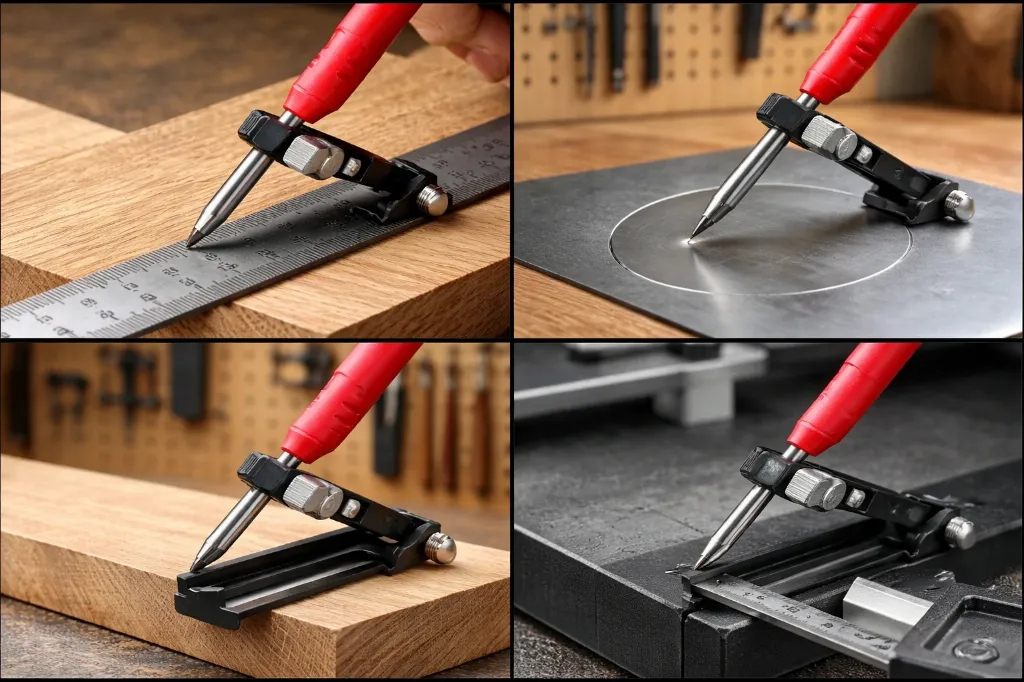

Mode 1 : Mode Scribe (traçage direct)
Utilisation : Permet de tracer des lignes fines et précises directement sur un matériau.
Mise en place :
1. Desserrez la molette principale
2. Ajustez la sortie de la pointe
3. Serrez fermement
4. Positionnez l’outil sur la surface
Procédure :
* Inclinez légèrement l’outil (~60°)
* Appliquez une pression constante
* Tirez (ne poussez pas) pour un tracé net
Applications :
* Marquage de découpe
* Repérage de trous
* Traçage sur métal, bois ou plastique
Astuces pro :
* Utilisez une règle comme guide pour plus de précision
* Nettoyez la surface avant traçage pour éviter les déviations
Mode 2 : Mode Compas (traçage circulaire)
Utilisation : Tracer des cercles ou arcs parfaits avec précision.
Mise en place :
1. Déployez le bras pivotant
2. Fixez la pointe centrale (axe)
3. Réglez le rayon avec la molette micrométrique
4. Verrouillez les réglages
Procédure :
* Placez la pointe centrale sur le point d’origine
* Maintenez fermement la base
* Faites pivoter l’outil autour de l’axe
Réglage précis :
* Utilisez la molette fine pour ajuster le rayon au millimètre près
Applications :
* Traçage de cercles pour perçage
* Découpe de pièces rondes
* Marquage de rayons techniques
Astuces pro :
* Travaillez lentement pour éviter les écarts
* Vérifiez que l’axe ne glisse pas (surface stable)
Mode 3 : Mode Règle de Bord (copie de profil)
Utilisation : Reproduire fidèlement le contour d’un bord ou d’un profil.
Mise en place :
1. Positionnez la base contre le bord à suivre
2. Ajustez la distance entre la pointe et le guide
3. Serrez les molettes
Procédure :
* Faites glisser l’outil le long du bord
* La pointe reproduit le profil en parallèle
Applications :
* Copie de moulures
* Ajustement de pièces (plinthes, carrelage)
* Traçage de contours irréguliers
Astuces pro :
* Maintenez une pression constante contre le bord
* Travaillez en plusieurs passes pour plus de précision
DETAILS DU PRODUIT :
| Couleur | Rouge, Noir |
